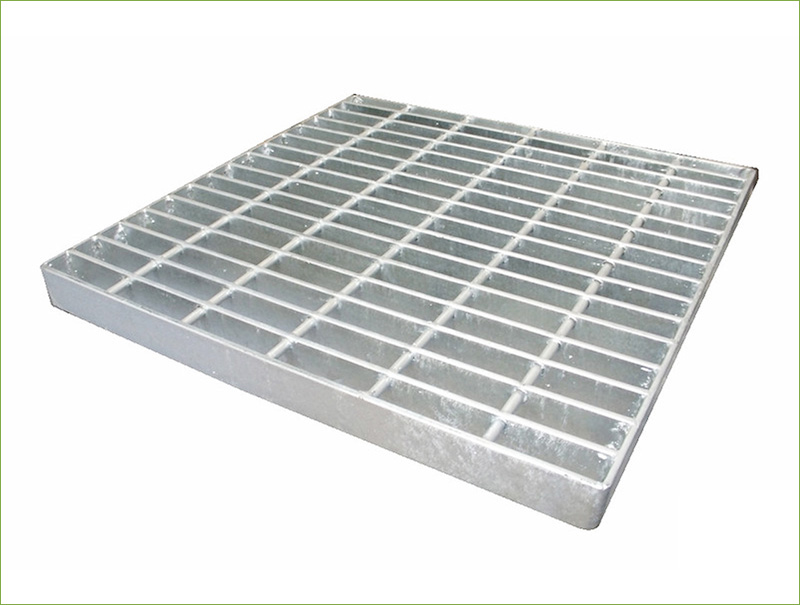

O elemento de grade de aço composto por membros de aço em forma aberta, onde as barras transversais e as barras de suporte são unidas no ponto de intersecção por soldagem e travamento, é chamado de grade de aço. As barras de suporte são barras planas que suportam a maior parte da carga, enquanto as barras transversais são barras compostas por barras torcidas, planas ou redondas e são principalmente barras de conexão que se estendem através das barras de suporte. O comprimento desse tipo de grade é medido pela dimensão do painel da grade, paralelo e na mesma direção das barras de suporte.
DESCRIÇÃO
O elemento de grade de aço composto por membros de aço em forma aberta, onde as barras transversais e as barras de suporte são unidas no ponto de intersecção por soldagem e travamento, é chamado de grade de aço. As barras de suporte são barras planas que suportam a maior parte da carga, enquanto as barras transversais são barras compostas por barras torcidas, planas ou redondas e são principalmente barras de conexão que se estendem através das barras de suporte. O comprimento deste tipo de grade é medido pela dimensão do painel da grade, paralelo e na mesma direção das barras de suporte.
A grade pode ser feita de vários materiais, nomeadamente aço, metal galvanizado, alumínio e também fibra de vidro.
A barra de suporte para grades de aço pode ser de três tipos, a saber
a) Barra simples - a mais utilizada para pisos de calçadas

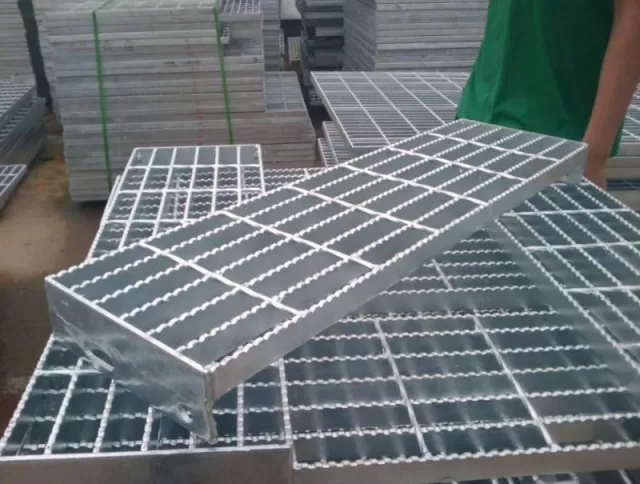

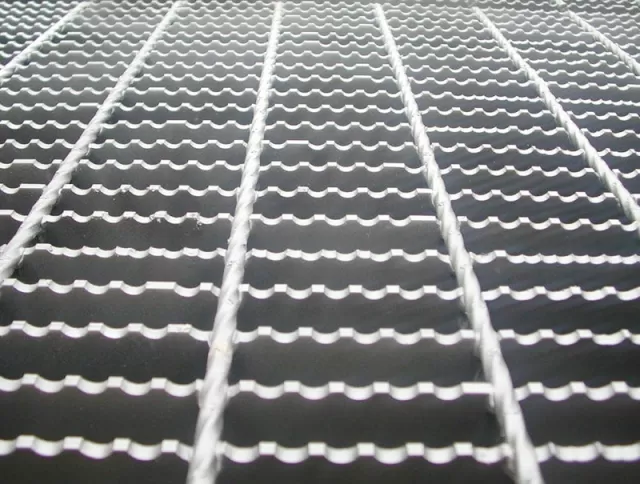

b) Barra serrilhada — antiderrapante e mais segura
c) Barra lisa e serrilhada em forma de I — mais leve e econômica, melhor efeito antiderrapante
Specification

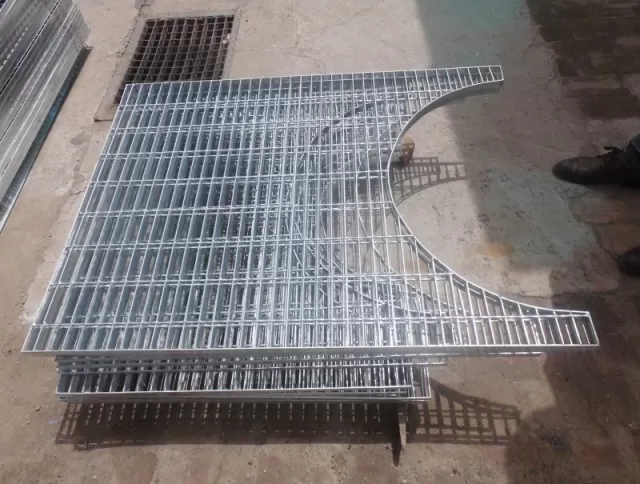

Nossas grades são fabricadas nos seguintes tamanhos. A partir disso, podemos cortar em qualquer tamanho para atender às suas necessidades.
Aço macio - 5800 mm (barra de carga) x 1000 mm
Alumínio - 5000 mm (barra de carga) x 1000 mm
Tamanho padrão da folha:
| Grelha de aço | ||||
| Load bar size/mm | Series 1 (30mm bar centres) | Series 2 (40mm bar centres) | ||
| Mass kg/m2 | Maxmium Span | Mass kg/m2 | Maxmium Span | |
| 20x3 | 19.5 | 1073 | 15.5 | 998 |
| 20x5 | 29.9 | 1219 | 23.4 | 1134 |
| 25x3 | 23.4 | 1268 | 18.5 | 1180 |
| 25x5 | 36.4 | 1441 | 28.3 | 1341 |
| 32x3 | 28.9 | 1526 | 22.6 | 1420 |
| 32x5 | 45.6 | 1734 | 35.2 | 1614 |
| 40x3 | 35.1 | 1804 | 27.3 | 1679 |
| 40x5 | 56.1 | 2050 | 43.0 | 1908 |
| 45x3 | 62.6 | 2239 | 47.9 | 2084 |
| 45x5 | 69.2 | 2424 | 52.8 | 2255 |
| 55x3 | 75.5 | 2603 | 57.7 | 2243 |
| 55x5 | 88.9 | 2951 | 67.6 | 2746 |

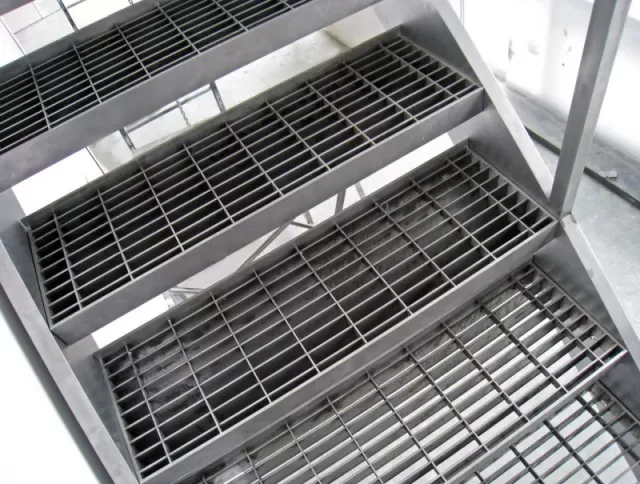

Todo tipo de fábrica, como usinas de energia, fábricas de produtos químicos, siderúrgicas, refinarias de petróleo, fábricas de papel, etc. Usadas como plataformas.

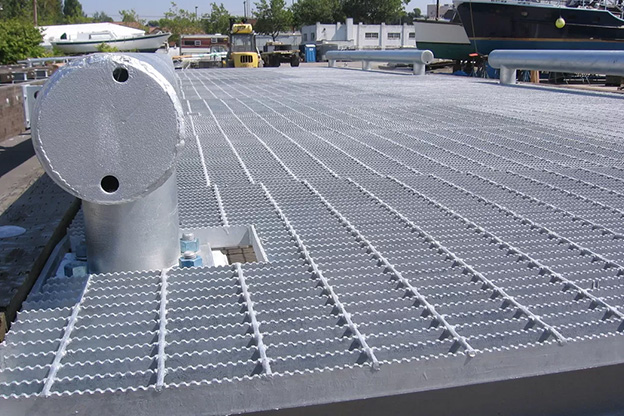

Todo tipo de transporte marítimo, usado como plataforma de rampa, canais, estações de bombeamento e sala de máquinas.
Todos os tipos de pontes, tais como pontes ferroviárias secundárias, pontes suspensas, pontes em cavalete. Utilizado como oficina de painéis.
Utilizadas como tampas de drenagem e cercas rodoviárias em obras municipais e rodoviárias.
Outras utilizações, tais como plataforma petrolífera, estrada de cais, plataforma de lavagem, plataforma de torre e vedação de edifícios, etc.

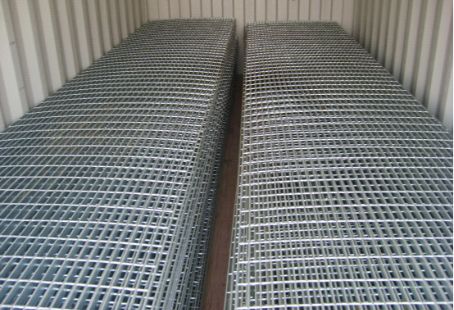

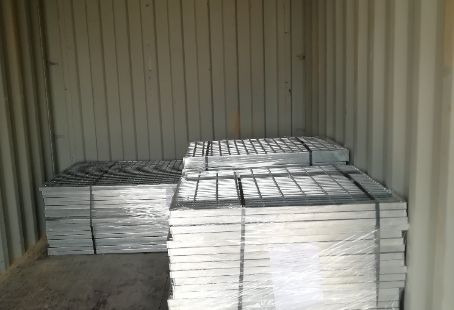

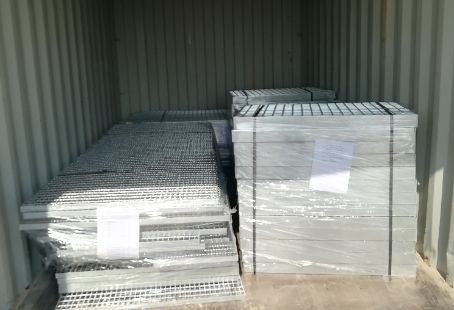

Embalagem e entrega
